آلة تغليف الفيلم المتمدد المؤازرة | معدات تغليف البليت الصناعية

مبدأ العمل:

المواصفات الفنية

الوظيفة والميزات الأساسية:

الصناعات والسيناريوهات القابلة للتطبيق

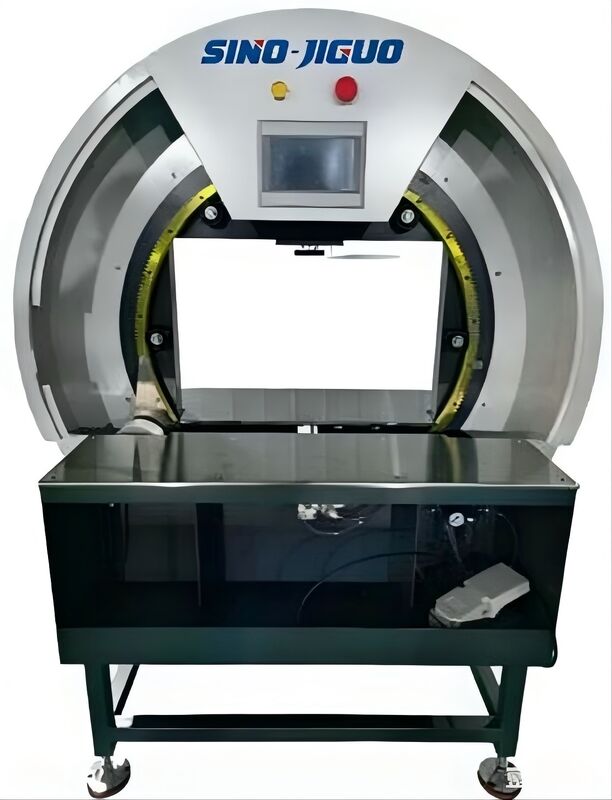

6.1 الحلقة الدوارة الحلقية (جزء القيادة الأساسي)

• موضع: مجموعة دائرية بيضاء كبيرة على الإطار الرئيسي للآلة.
• وظيفة: باعتباره المكون المتحرك الأساسي، فهو يأتي مزودًا بترس داخلي متكامل ووحدة نقل. إنه يدفع حامل الفيلم إلى أداء دوران عالي السرعة بزاوية 360 درجة لإكمال التغليف الحلزوني على الكراتين. من خلال اعتماد محمل الدوران عالي الدقة، فإنه يعمل بثبات مع ضوضاء منخفضة، وهو مفتاح كفاءة التغليف المستقرة وتأثير الربط الثابت.

6.2 وحدة نقل وفك الفيلم

• موضع: عمود لفة الفيلم الأبيض مثبت داخل الحلقة الدوارة، كما هو موضح في أسفل يسار الشكل.
• وظيفة: تستخدم لعقد لفات الفيلم تمتد PE. مجهزة بمنظم شد مدمج وآلية اختيارية للتمدد المسبق للتحكم في شد تحرير الفيلم. إنها تحقق تمددًا متساويًا للفيلم، وتحافظ على التغليف محكمًا، وتقلل من استخدام الفيلم وتقلل من تكاليف المواد.

6.3 منصة عمل الفولاذ المقاوم للصدأ وهيكل النقل

• موضع: منصة معدنية مركزية للآلة.
• وظيفة: يدعم الكراتين والبضائع المراد تغليفها. السطح الأملس المقاوم للتآكل يجعل التحميل والتفريغ اليدوي سهلاً. يمكن توصيل الطرازات المحددة بخطوط الإنتاج للتغليف المستمر التلقائي بالكامل. تكتشف أجهزة الاستشعار الكهروضوئية المدمجة البضائع تلقائيًا وتبدأ عملية التغليف.

6.4 لوحة التحكم باللمس PLC

• موضع: شاشة عرض مثبتة أعلى الحلقة الدوارة.
• وظيفة: وحدة التحكم المركزية للآلة بأكملها. يمكن للمستخدمين ضبط طبقات التغليف، وسرعة الدوران، وشد الفيلم ونسبة التداخل بحرية. التشغيل بنقرة واحدة متاح لسهولة التشغيل. يمكن حفظ مجموعات متعددة من إعدادات المعلمات لمنتجات مختلفة. يمكن للمشغلين الجدد التعرف على العملية في وقت قصير.

6.5 أزرار التشغيل والإيقاف في حالات الطوارئ

• موضع: زر إيقاف الطوارئ الأحمر وزر التشغيل الأخضر بجوار لوحة التحكم.
• وظيفة: يقوم الزر الأحمر بإيقاف تشغيل الماكينة على الفور في حالة الطوارئ لضمان السلامة التشغيلية. يقوم الزر الأخضر بتنشيط عملية التغليف. تم تصنيع كلا الزرين بما يتماشى مع معايير السلامة الصناعية.

6.6 تبديل دواسة القدم

• موضع: جهاز التحكم بالقدم على الجانب الخارجي للآلة.
• وظيفة: يحرر أيدي المشغلين. بعد وضع البضائع، ما عليك سوى الضغط على الدواسة لبدء التغليف. إنه يحسن بشكل كبير من راحة التشغيل، وهو مثالي لسيناريوهات العمل مع التحميل والتفريغ المتكرر.

6.7 إطار الآلة وحارس السلامة

• موضع: إطار فولاذي رمادي في أسفل الماكينة.
• وظيفة: بمثابة القاعدة الحاملة الرئيسية. مصنوع من الفولاذ الملحوم عالي القوة، ويحافظ على ثبات ممتاز أثناء التشغيل عالي السرعة. يمنع الهيكل الواقي المغلق بالكامل مخاطر السلامة الناجمة عن الحلقة الدوارة، كما يحمي أيضًا أجزاء ناقل الحركة الداخلية من الغبار والأوساخ.
